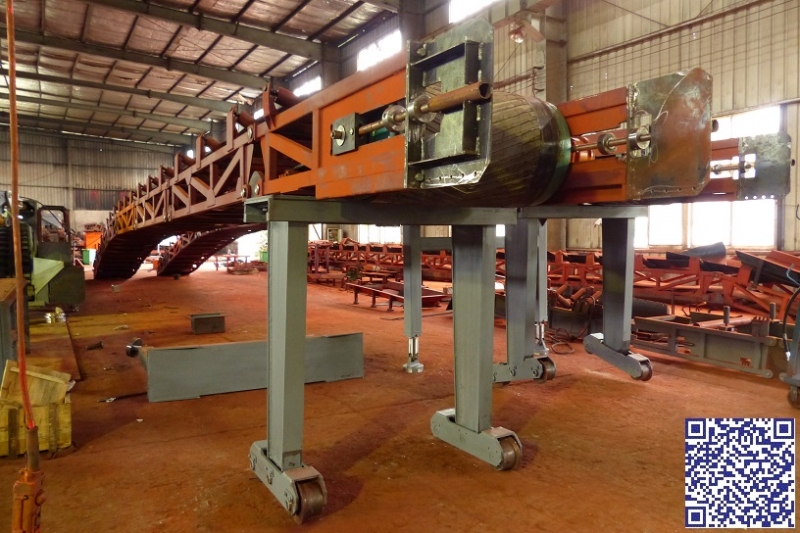

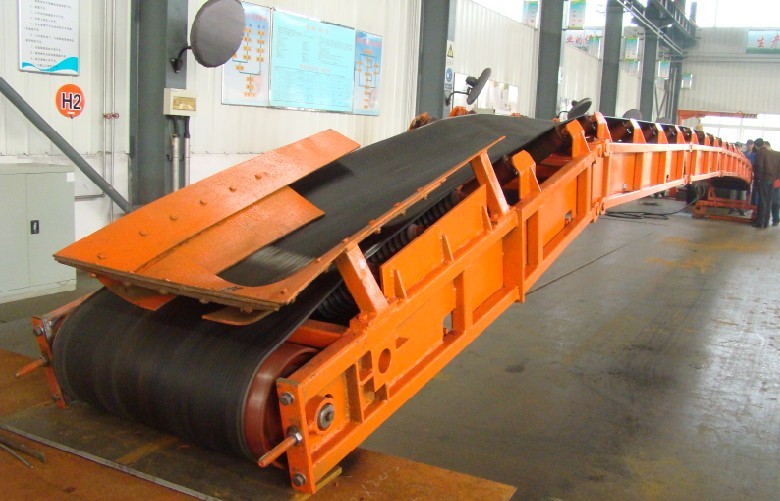

二运转载机SQ80/35
点击图片查看原图
产品: 浏览次数:19二运转载机SQ80/35
单价: 125000.00元/台
最小起订量: 1 台
供货总量: 11 台
发货期限: 自买家付款之日起 30 天内发货
有效期至: 长期有效
最后更新: 2020-06-26 17:04
  询价
详细信息

二运转载机SQ80/35之间的搭接装置,Mobile Belt Conveyor它由底座、连接架、销轴和开口销组成。2个底座分别焊接在皮带转载机的头部,另外2个底座分别焊接在挖掘式装载机或掘进机机架的尾部,通过4根销轴和4个开口销,把底座与连接架联为一体。用于综掘工作面与掘进机械配套的桥式皮带转载机,由机头、机架、机尾搭接可伸缩带式输送机的连接装置、机头与掘进设备的联接机构、托辊及输送带等构成。加厚的机架为架间对接面由螺栓固联的刚性梁结构。机头与掘进机械的联接为插销万向吊挂式联接机构,由搭接杆4、球头6、球座5等构成。搭接杆4固联在掘进机1尾部,球头6通过杆部固连在搭接杆4上,球座5固联在转载机2的机头上且位于搭接杆4上方,插销6装配在球座5内。该二运皮带转载机的机架刚度和强度高,消除了原铰接梁结构易塌腰和扭曲的缺陷,能满足掘锚一体机安装刚性吸风筒的要求。插销挂式联接机构可保证其与掘进机在任意方向的摆动,提高对巷道仰俯和左右倾斜变化的适应性。

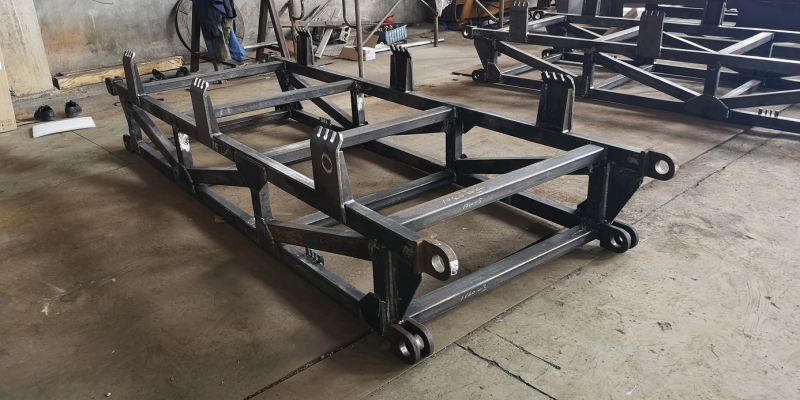

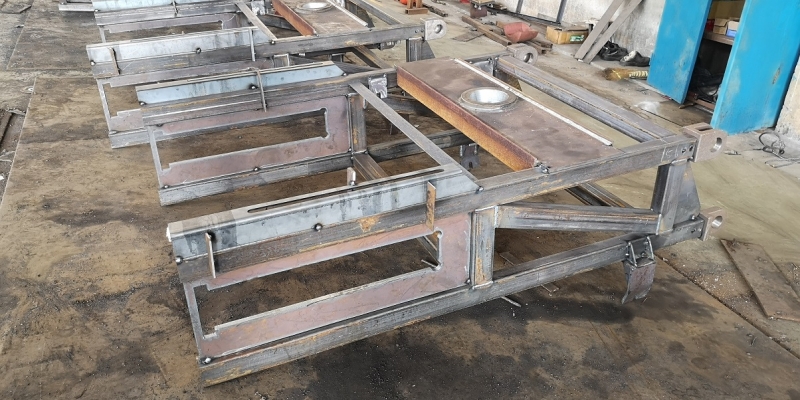

本二运转载机SQ80/35优点是:结构简单,仅采用机械联接方式就实现了扒渣机后配套皮带转载机的悬挂搭接,该搭接装置专用于扒矿机后配套皮带转载机采用悬挂式结构的工况,可根据后配套运输设备不同,调整皮带装载机的卸载高度,限制后配套皮带转载机相对于挖斗装渣机的左右摆动,可靠性高;采用加厚的连接架由工字钢与槽钢焊接成梯子型结构,因为桥式跨越越长,对刚性强度要求更高,充分利用了工字钢和槽钢的最大抗弯截面,搭接装置重量小,刚性好。

机械施工务必求配套合理、实用,以充分发挥机械化施工的整体效率,不能只单个设备先进,而后配套不相匹配是体现不出效率的。施工方案的选定是整个工程全面综合性的施工决策,是工程快速、保质量、保成本、保安全风险、保高收益、技术方案、技术措施的核心。合理的开挖方式,适宜的开挖方法,可靠的支护措施,最佳的掘、装、运结合相配套的机械化作业线。采掘设备在选配皮带转载机时请提供详细的采掘设备型号规格与尾部连接尺寸参数,连接高度、输送槽(运输槽)最低高度、后续转载设备尺寸、巷道规格尺寸、主运输设备在巷道中的布置?

ZWY系列装渣机(挖掘式装载机)、三节臂挖煤机、掘进机、履带式钻装机、巷道修复机、掘锚机(掘锚一体机)、ML系列连续采煤机(连采机)、TBM系列盾构机(隧道掘进机)连接移动型二运皮带转载机(也叫桥式皮带转载机)最大的作用就是使其采掘装运连续性作业,起到缓冲的作用。

因为每次放炮前采掘装运设备都必须退出30米的安全距离,不然设备会受到严重的损坏;或者掘进机等直接采掘设备随着不断向前掘进延深延长,这就给运输设备(如主皮带输送机、刮板输送机、梭式矿车、各种方式的矿车等)提出难题了,因为像主皮带输送机或刮板输送机都是固定的,不能移动的,为了避免放炮受到损坏,而不能装到采掘面迎头太近,这就要求有一个中转设备配套解决随着采掘装运设备随时移动避开放炮,装载料渣岩土时是又能移动和延长延深到迎头掌子面,又能在装载运输时搭接到主运输设备上,这个中转设备就叫悬挂连接移动式二运皮带转载机。它的功能就是能随时移动,也就是架在主运输设备上,把主皮带输送机、刮板输送机、各种方式的矿车等运输工具藏在二运皮带转载机的机架下面或衔接其中,可来回移动伸缩卸料的功能作用。



井下装载机牵挂二运转载机SQ80/35Mobile Belt Conveyor(龙门二运机)是与井下装载机(矿井铲运机)掘进装运配套的转载设备,适用于平巷主巷有轨单轨运输。分为悬挂式皮带转载机和轨行式皮带转载机以及轮胎式皮带转载机三种。由于井下履带式装载机后面的输送槽最大卸载距离只能一次最多装31.1立方矿车或2个曲轨侧卸式矿车,不能形成矿车组列运输,极大的影响了配套功率和运输能力,导致采掘与运输不能连续作业。为此,我公司专门设计生产一款悬挂或连接在井下履带式装载机尾部的皮带转载机,让后配套各种矿车组列能全部推进井下履带式装载机牵挂带式转载机(龙门二运机)下面,再一台一台拉出来连续接矿渣。

主要特点是能将岩矸渣石土能连续装入矿车,充分发挥了井下履带式装载机高效连续装矸的优点,同时大幅度提高了装矿速度,减少了矿车反复来回运输次数,增加了矿车组列数量,从而提高了出矿运渣效率,配套方案简单,成本投入小,与后续运输工具配套灵活,充分利用了现有设备不至于浪费重复投入等等实用性。

采掘设备在选配皮带转载机时请提供详细的采掘设备型号规格与尾部连接尺寸参数,连接高度、输送槽(运输槽)最低高度、后续转载设备尺寸、巷道规格尺寸、主运输设备在巷道中的布置?
