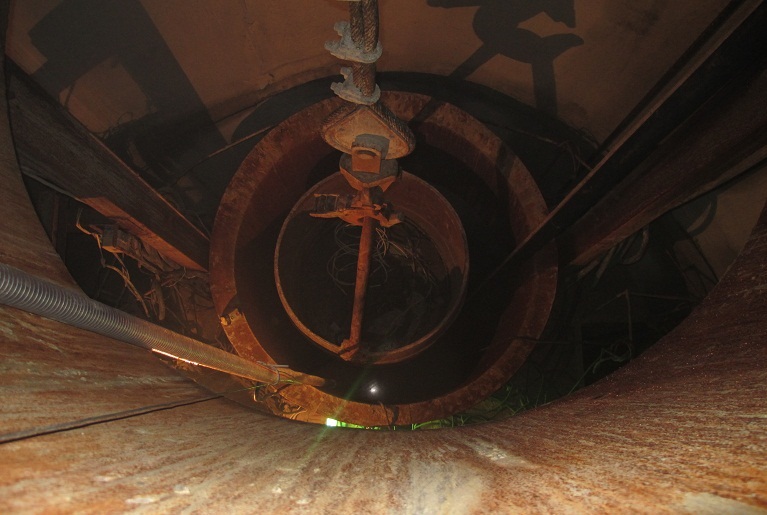

座钩式吊桶提升固定器布置：提升吊桶是全部凿井设备的核心，吊桶位置一经确定，井架的位置就基本确定，井内其它设备也将围绕吊桶分别布置。
井内其他凿井设备的布置：井内悬吊设备（除座钩式吊桶提升固定器、吊盘、模板外）宜沿井筒周边布置，保持井架受力均衡，使盘台结构合理，并保证永久支护工作的安全和操作方便。 抓岩机的位置要与吊桶位置协调配合，保证工作面不出现抓岩死角。吊泵排水应靠近井帮布置，便于大抓岩机工作。 管路、缆线以及悬吊钢丝绳均不得妨碍提升、卸矸和封口盘上轨道运输线路的通行。 风筒、压风管和混凝土输送管应适当靠近吊桶布置，以便于检修。安全梯、照明、动力电缆和信号、通讯、放炮电缆的布置等等。
提绞设备布置包括临时提升机和凿井绞车两个内容。1）临时提升机布置：非矿山或无提升设备的其它井筒施工，临时提升机的位置选择比较容易，只要地面有合适的地方即可。矿山施工时，由于还要考虑开采的需要，临时提升机位置应考虑凿井和开巷两个施工阶段的需要，且不能影响永久提升机房及地面永久生产系统的施工。对于主井，临时提升机与永久提升机多呈90°或180°布置，这要根据车场施工时增设的临时绕道的出车方向而定，使提升中心线与井下出车方向一致（图3-38a、b）。罐笼井的临时提升机多半布置在永久提升机的对侧（图3-38c），使提升中心线与井底车场水平的出车方向一致。只有当场地窄小、地形限制或使用多套提升机施工时，才采用同侧布置方式，将临时提升机房布置在永久提升机房前面（图3-38d），但应以不影响永久提升机房的施工为前提。 提升机的位置应使提升钢丝绳的弦长、绳偏角和出绳仰角三项技术参数符合规定。
2）凿井绞车的位置，凿井绞车的位置确定应满足钢丝绳弦长、绳偏角和出绳仰角规定值。在此条件下，凿井绞车布置于井架四面，使井架受力均衡。同侧凿井绞车应集中布置，以利管理和修建同一绞车房。水枪破土水枪掘进是目前我国沉井掘进的主要方式。它是利用高压水射流冲刷切割工作面的土层，将其搅动成泥浆后，由压气排液器排出地面而完成掘进工作。这种掘进方式设备少，工艺简单、易于制作、操作和维护方便。水枪掘进系统包括高压水泵、供水管路、和水枪三部分。水枪喷嘴、直管、弯管和稳流器组成。
座钩式吊桶提升固定器矸石吊桶容积的选择，单钩提升、双钩提升，根据吊桶的一次提升循环时间应小于或等于抓岩机装满一桶矸石的时间的要求，可得到吊桶的容积计算公式：式中 Ct—提升不均匀系数，1.15～1.25； Azh—井筒工作面抓岩机的总生产率（松散体积），m3／h。 根据计算的VT选择标准吊桶容积VTB ，并使VTB≥VT。 hws－吊桶在无稳绳段的行程，m，≤40m； θd ，θs －单、双钩提升时吊桶在工作面摘挂钩操作时间和井上卸载时间，分别为60～90s， 90～140s。 吊桶容积与吊桶一次提升循环时间T直接相关。一次提升的循环时间T按下式估算：
提升钢丝绳类型的选择： 钢丝绳是凿井座钩式吊桶提升固定器及悬吊系统的主要组成部分。钢丝绳由若干股绳股围绕绳蕊捻制而成，绳股又用一定数量的细钢丝捻成。钢丝的抗拉强度分1372、1519、1666、1813和1960MPa等五种。钢丝的抗拉强度越大，钢丝绳的承载力越大。 钢丝绳按绳股捻制方向分右捻和左捻两种。绳股中钢丝的捻向可与绳股捻向一致，也可相反。当捻向一致时称同向捻（顺捻）钢丝绳；反之称交互捻（逆捻）钢丝绳。由于同向捻容易松捻和打转，提升和悬吊绳应采用交互捻钢丝绳。 我国用于凿井的提升和悬吊的钢丝绳，有6股7丝、6股19丝和6股37丝等3种，它们分别用6×7、6×19和6×37表示。6×7与6×19两种钢丝绳相比，前者钢丝粗且耐磨，往往用作稳绳；后者比较柔软，可用作提升和悬吊设备，有时也用做稳绳。当需用较大直径的钢丝绳作提升绳时，应选用6×37钢丝绳。为消除钢丝绳负载后的绕轴线旋转问题，提升和单绳悬吊设备的钢丝绳应选用多层股（不旋转）钢丝绳，常用的有18×7和34×7两种规格。
钢丝绳终端荷载的确定：1）提升钢丝绳 提升荷载应按可能提升的最大荷载组合计算，如提矸石、伞钻、临时罐笼等。 提矸石：式中：Qt—吊桶、吊钩、滑架的重量，kg；V—吊桶容积，m3；γ—松散矸石密度，一般取1600kg/m3； γs—水的密度，取1000kg/m3；k0—岩石的松散系数，1.8～2.0；Qs－伞钻的重量，kg； Qf—附属设施的重量，主要为钩头和滑架的重量，kg；Qg—临时罐笼的重量，kg；Qh—罐笼内的货物重量，包括能容纳的矿车及其货物，kg。提伞钻：Q0=Qs＋Qf 提升临时罐笼：Q0=Qg＋Qh 钢丝绳终端荷载的确定：
2）悬吊钢丝绳，悬吊荷载根据所悬吊的设备、设施及其它荷载（如排水管中的水、抓岩机抓斗中矸石、输料管中的混凝土等）按下式计算：Q0=Wg /n（3-8） 式中：Wg—悬吊的荷载，kg；n—悬吊钢丝绳的根数。3）稳绳 Q0=（8～12）H0（3-9） 式中：H0—钢丝绳的最大悬垂长度（m），为井筒深度与天轮平台高度之和。 钢丝绳直径的确定：确定钢丝绳的直径，首先确定在终端荷载下所需钢丝绳的每米重量Ps： （3-10） 式中：Q0—钢丝绳终端荷载，k σ—钢丝绳中钢丝的公称抗拉强度，MPa； m—安全系数，《煤矿安全规程》规定，提人时为9，提物时为7.5，悬吊安全梯时为9，悬吊吊盘、吊泵和抓岩机时为6，悬吊风筒、压风管、输料管、水管、电缆时为5。根据计算的Ps值，从钢丝绳规格表中选取与计算值接近且稍大的标准钢丝绳每米重量Psb，由Psb查出标准钢丝绳直径ds和钢丝直径δ。
凿井绞车和天轮，凿井绞车用于悬吊井内的设备和吊盘拉紧稳绳。凿井绞车分单卷筒和双卷筒两种，前者用于单绳悬吊，后者用于双绳悬吊。 天轮分为提升天轮和悬吊天轮。提升天轮的直径有1.5、2.0、2.5和3.0m四种。悬吊天轮有单槽和双槽两类，当悬吊设备由双绳悬挂且绳距很近时，应尽可能选用双槽天轮。 图20 单卷筒凿井绞车 图21 单槽悬吊天轮 5.4 提升机 用于建井的提升机为缠绕式滚筒提升绞车。a）立面图 ；b）平面图 图19 JK型双卷筒提升机 1-电动机；2-减速器；3-主轴轴承；4-主轴；5-固定卷筒；6-活动卷筒；7-操纵台；8-液压站；9-盘式闸；10-润滑油站；11-深度指示器传动装置；12-深度指示盘
