整体移动式金属模板悬吊固定器
单价 3500.00 / 个
销量 暂无
发货 江西萍乡市预售,付款后7天内
库存 77个起订6个
品牌 犁程科技
辊轮 聚氨酯
调节间距 300mm
自重 92kg
过期 长期有效
更新 2022-08-28 10:34

详细信息

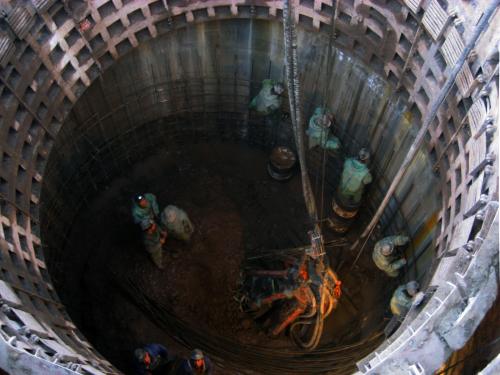

整体移动式金属模板悬吊固定器井筒支护基岩段永久支护主要为现浇素混凝土和锚喷支护两种形式。锚喷支护一般在风井等无提升设备的井筒中应用。锚喷支护的施工工艺与锚喷临时支护相类同,但施工质量要求更为严格,喷层厚度也较大(一般为150200mm)。整体现浇混凝土井壁是较普遍采用的支护方式。施工时先按井筒设计的内径立好整体移动式金属模板悬吊固定器,然后将地面搅拌好的混凝土,通过管路或材料吊桶送至井下灌注入模。永久支护:1 模板装配式金属模板:由若干若干块弧形钢板装配而成,每块弧板四周焊以角钢,彼此用螺杆连接。整体移动式金属模板悬吊固定器:门轴式、门扉式和伸缩式。伸缩式金属整体移动式模板具有受力合理、结构刚度大、立模速度快、脱模方便、易于实现机械化等优点,目前已在立井井筒施工中得到广泛应用。

液压滑升模板:通过安设在提升架上的液压千斤顶,沿爬杆(支承杆)并带动模板一起向上爬升。根据爬杆安设的位置不同,可分为压杆式和拉杆式。前者爬杆设于井壁内(一起浇筑于混凝土井壁中)又称内爬杆;后者爬杆悬吊于井内吊盘的圈梁上,位于井壁内径之内,又称外爬杆。 采用长段单行和平行作业掘砌混合作业整体液压滑升模板 1 4 5 2 3 25 压杆式液压整体滑升模板 图26 拉杆式液压整体滑升模板 1-液压千斤顶;2-爬杆(内爬式);3-模板 1-ф25mm爬杆;2-滑模;3-液压千斤顶 4-提升架;5-操作平台 4-滑模辅助盘;5-刃角模板;6-手动千斤顶 7-固定吊盘;8-滑模工作盘;9-固定圈 10-顶紧支撑;11-顶架;12-液压控制柜;13-松紧装置 伸缩式金属整体移动模板 图24 伸缩式金属整体移动模板 1-活动小模板;2-伸缩螺栓;3-脱模螺栓;4-浇灌门;5-接茬口盒 伸缩式模板根据伸缩缝的数量又分为单缝式、双缝式和三缝式模板


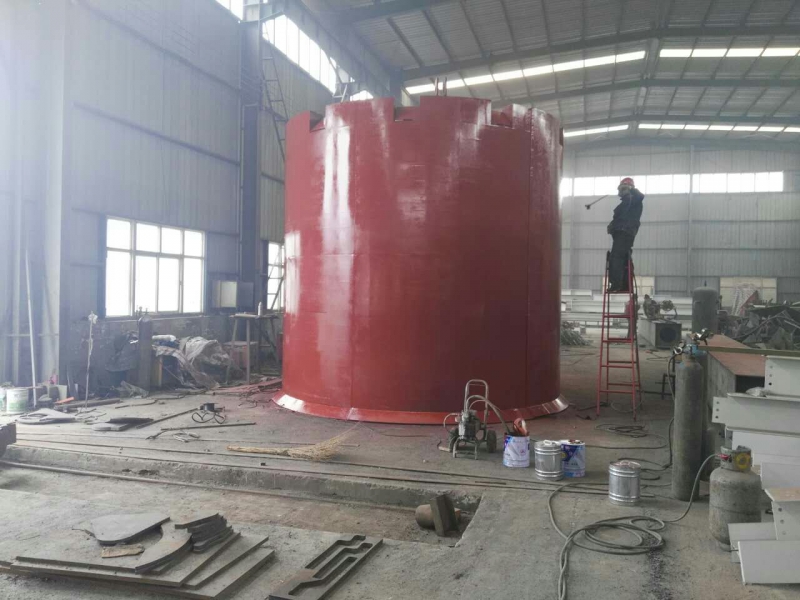

目前使用最为普遍的YJM单缝金属伸缩式模板结构,如左图所示。它由模板主体、刃脚、缩口模板和液压脱模装置等组成,其结构整体性好、几何变形小、径向收缩量均匀,采用同步增力单缝式脱模机构,使脱模、立模工作轻而易举。这种金属整体移动式模板用三根钢丝绳在地面用凿井绞车悬吊,立模时先将工作面整平,然后将模板从上段高井壁上放到预定位置,用伸缩装置将其撑开到设计尺寸并找正。浇注混凝土时将混凝土直接通过浇注口注入并进行振捣。模板的高度根据井筒围岩的稳定性和施工段高来决定,一般为3-4m

混凝土输送伸缩管溜灰管缓冲器活节管凿井设备布置 1-天轮平台 2-井架 3-卸矸台 4-封口盘 5-固定盘 6-吊桶 7-吊盘 8-吊泵 7.1 凿井设备布置原则 7.2 天轮平台的布置 图34天轮平台 A-边梁; B-中梁; C-天轮梁 12-提升机 3-吊盘天轮 4-稳绳天轮 5-安全梯天轮 6-吊泵天轮 7-压风管天轮 8-混凝土输送管天轮 9-风筒天轮 7.3 凿井工作盘的布置 图35 封口盘梁格结构 12-工字钢主梁;34-工字钢副梁;567-方木副梁;8-方垫木封口盘的梁格布置,如左图所示。主梁采用工字钢并支承在临时锁口上,次梁可采用工字钢、槽钢或木梁。盘面铺板采用木板。盘面上的各种孔口,应设置盖板或以软质材料密封。


封口盘的梁格布置和各种凿井设备通过孔口的位置,都必须与井上下凿井设备相对应。 封口盘 固定盘 吊盘 36 吊盘盘面布置及盘架钢梁结构 1-工字钢主梁;2-槽钢圈梁;3-槽钢或工字钢副梁 7.4 井内凿井设备布置 13 37 中心回转抓岩机的井筒平面布置图 1-主提升吊桶;2-副提升吊桶;3-安全梯;4-吊泵;5-模板悬吊绳;6-风筒;7-压风管; 8-通讯电缆;9-放炮电缆;10-混凝土输送管;11-信号电缆;12-吊盘圈梁;13-抓岩机 7.5 地面提绞设备的布置 (c)对侧布置(副井) (d)同侧布置(副井) (a)对侧布置(主井) (b)呈直角布置(主井)井筒 永久提升机房 井底巷道 永久提升机房 永久提升机房 永久提升机房 7.6 凿井设备布置的总校验 待全部凿井设备布置妥当后,要全面进行检查,自下而上,对井内、天轮平台、地面提绞设备等平面和立面布置进行认真校验。 检查中如发现有不符合要求或彼此矛盾时,应进行调整。调整时,应分清主次,首先考虑主要设备布置及主要施工项目的需要。 最后,绘制井筒凿井设备平面布置图;吊盘、固定盘、封口盘平面布置及梁格图;天轮平台布置图;地面提升机及凿井绞车平面、立面布置图。 8 反井(向)施工法 8.1 普通反井法 1-护板;2-滑轮;3-方木盘;4-挡板;5-矸石间;6-提升间;7-风水管; 8-风筒;9-局扇;10-梯子间;11-溜槽 反井掘进到顶后,再按设计断面自上而下进行爆破刷大掘进,并进行临时支护或永久支护。 8.2 吊罐反井法 图3-41 -1型吊罐构造 图3-42 气动吊罐反井施工示意图 * 洞道式是指长度较大、径向尺寸相对较小的工程;厅房式又叫硐室式(也有的称洞室),指长度相对较短、径向尺寸较大的地下工程。二者在支护上有不同的要求,在开挖方式的选择上有一定差异,如厅房式工程无法使用掘进机施工。
