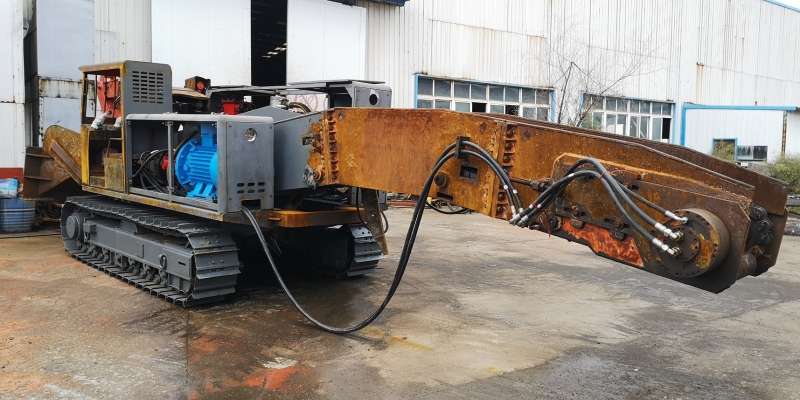

二手履带挖掘式装载机由反铲机构、运输槽、履带行走总成、机架总成、电机油泵总成、液压操作系统、电气系统等部分组成。
二手履带挖掘式装载机其中反铲机构主要由回转油缸、大臂、大臂油缸、小臂、小臂油缸、铲斗、铲斗油缸和链架等部件组成。控制回转油缸的伸缩可使大臂左右回转，控制大臂油缸伸缩可使大臂上下运动，控制小臂油缸伸缩可使小臂前后运动，控制铲斗油缸伸缩可使铲斗完成挖掘动作。铲斗上装有斗齿，磨损后可以更换；
二手履带挖掘式装载机运输槽主要由运输槽、抬槽油缸、主传动部分、刮板链、主动链轮、从动链轮和输送液压马达等部件组成。槽体内衬有进口耐磨板，刮板和主（从）动链轮是用高强度耐磨合金钢制造。控制抬槽油缸伸缩可使运输槽升降，以分别满足工作或行走时的需要。启动输送液压马达正转可驱动刮板链把料石从料口运送到运输槽尾部卸载，在正常工作情况下，运输槽液压马达绝不可反转；
履带行走总成主要由履带梁、驱动链轮、导向轮、支重轮、托轮块、履带板、缓冲弹簧、张紧油缸、行走减速箱和行走液压马达等零部件组成。本总成的功能一是行驶，二是铲取料石。启动行走液压马达，通过行走减速箱减速，驱动链轮带动履带运转。导向轮引导履带正确卷绕防止履带横向滑脱；支重轮用来将机体的重量传递致履带上，并使机体沿导轨节运动，另外一个作用是夹持履带，使其不横向滑脱，在转向时，迫使履带在地面上横向滑移；托轮块用以承托上部履带的重量，不让它下垂过多，以减少机器运动时上方履带振动；内部的缓冲弹簧可减少履带所承受的冲击；张紧油缸可使履带适度张紧，履带太紧会增加推进阻力，加速磨损，减少履带使用寿命，履带太松则容易脱落；
机架体总成的主要作用是连接机器的各大部件，并提供司机室和各液压操纵元件的安装空间。履带梁与机架通过高强度螺栓及平键组成可拆卸式联接，机架中部铰接运输槽、机架两侧装油箱总成、电机油泵总成、散热器、电控箱、座椅、司机室等部件；
电机油泵总成由电动机、高压油泵和联轴器等零部件组成，其中油泵为先导用、反铲机构、运输槽和履带行走提供液压动力；
液压操作系统和电气系统则为液压柴电两用二手履带挖掘式装载机提供控制和操作。
